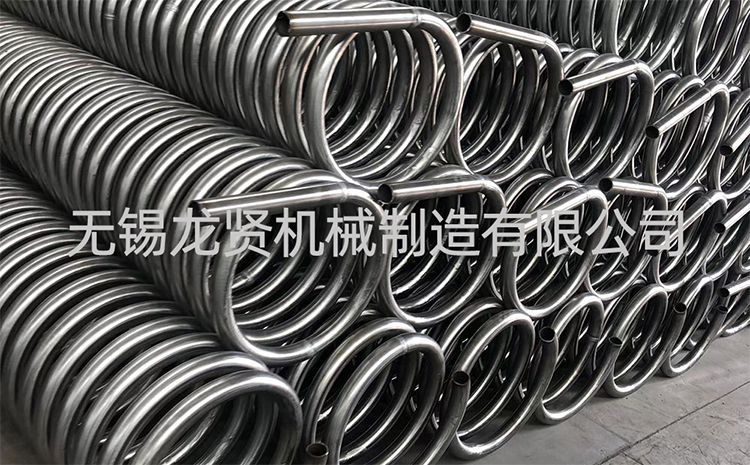

原材料準備

選擇合適材質：根據(jù)使用環(huán)境和性能要求，挑選如304、316L等型號不銹鋼盤管的材料。如在食品飲料行業(yè)，多選用304不銹鋼；在高腐蝕環(huán)境下，常采用316L不銹鋼。

檢驗質量：對采購的不銹鋼板材或管材進行嚴格檢驗，包括檢查外觀是否有缺陷，如劃痕、裂紋等，以及測量尺寸是否符合標準，同時核查材料的質量證明文件，確保材料性能滿足加工要求。

制管

分條：若使用不銹鋼鋼帶，需將其分切成合適的寬度，以滿足后續(xù)制管的管徑要求。

卷制成型：將分條好的不銹鋼鋼帶放入制管機中，通過模具使其卷成相應的形狀，形成管狀。

焊接：采用自動焊接設備對卷制后的鋼帶進行焊接，形成連續(xù)的管材。常見的焊接方法有氬弧焊、等離子弧焊等，需控制好焊接溫度、速度和電流等參數(shù)，保證焊縫質量，使其具有良好的密封性和強度。

彎管

拉彎：將不銹鋼管固定在拉彎機上，通過拉伸和彎曲的共同作用，使管材按照所需的曲率半徑和角度進行彎曲。適用于大半徑、高精度的盤管彎曲，能控制管材的變形和回彈。

抽芯彎：在彎管過程中，向管材內部插入芯棒，以支撐管材內壁，防止在彎曲時出現(xiàn)塌陷、起皺等缺陷，常用于小半徑、薄壁管材的彎曲。

機械彎：利用機械傳動裝置帶動管材進行彎曲，操作簡單、效率高，適用于批量生產。但對于復雜形狀和高精度要求的盤管，可能需要配合其他工藝進行后續(xù)處理。

切割

普通砂輪機切割：成本較低，操作簡便，但切割精度相對較低，切口可能存在的毛刺和粗糙度，適用于對精度要求不高的場合。

圓鋸機切割：切割速度較快，切口相對平整，精度比砂輪機切割高，可滿足一般精度要求的不銹鋼盤管切割需求。

激光切割：利用高功率密度激光束照射管材，使材料瞬間熔化或汽化，從而完成切割。具有切口細窄、精度高、表面粗糙度低等優(yōu)點，可將不銹鋼盤管短切到2mm，并且能保證切下的盤管無毛刺。

熱處理

固溶處理：將不銹鋼盤管加熱到1050-1100℃左右，使碳化物等析出相充分溶解，然后快速冷卻，獲得單相奧氏體組織，提高耐腐蝕性和韌性。

去應力退火：對于經過冷加工或焊接的不銹鋼盤管，為內部殘余應力，可進行去應力退火處理。一般將盤管加熱到較低溫度，如400-650℃，保溫時間后緩慢冷卻。

表面處理

拋光：通過機械拋光、化學拋光或電解拋光等方法，使不銹鋼盤管表面加光滑，提高表面光潔度和美觀度，同時也有助于減少污垢和的附著。

酸洗鈍化：利用酸液對盤管表面進行處理，表面的氧化皮、鐵銹等雜質，然后進行鈍化處理，在表面形成一層鈍化膜，增強耐腐蝕性。

涂層處理：根據(jù)使用需求，可對不銹鋼盤管進行涂層處理，如涂塑、噴涂防腐涂料等，進一步提高盤管的耐腐蝕性、性或其他性能。

檢驗與質量控制

無損檢測：采用超聲波檢測、磁粉檢測、滲透檢測等方法，檢測盤管內部和表面是否存在裂紋、氣孔、夾雜物等缺陷。

尺寸測量：對盤管的外徑、壁厚、長度、彎曲半徑、角度等尺寸進行測量，確保符合設計要求。

壓力測試：對盤管進行水壓或氣壓試驗，檢驗其密封性和耐壓性能，確保在使用過程中不會出現(xiàn)泄漏等問題。
